Vivado HLSで高位合成する手順とポイントメモ

Vivado HLSで簡単な高位合成を行ってみました。

少々クセが強そうな感じです。

チュートリアル

Vivado HLSを起動し、Create new projectをクリックして新規HLSプロジェクトを作成する。

Project nameにプロジェクトの名前、Locationに保存先を指定しNextをクリックする。

そのままでNextをクリックする。

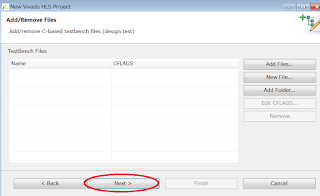

次もそのままでNextをクリックする。

…をクリックしてボードファイルを設定する。

ボードファイルを設定したら、Finishをクリックする。数秒でプロジェクトが作成される。

プロジェクト作成画面のProject→New Sourceをクリックしてソースファイルを追加する。

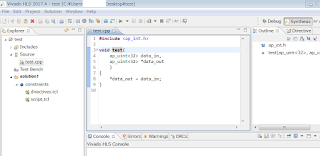

ソースファイル(ここではtest.cpp)が追加された。このソースファイルに回路記述を書いていく。

ソース例は以下のような感じ。

#include <ap_int.h>

void test(

              ap_uint<32> data_in,

              ap_uint<32> *data_out

              )

{

              *data_out = data_in;

}

ap_int.hをインクルードすればap_uint<n>で幅nの信号を表現できる。

引数のap_uint<n>がin(式の右辺)、ap_uint<n> *がout(式の左辺)となる。

例はdata_inをdata_outに出力するだけ。

ソースを開いて右側のDirectiveタグを開く。

変数名をダブルクリックでインターフェースを決めることができる。

Project→Project Settings　をクリックしてSynthesisのTopFunctionを先ほど作成したソースの関数を設定する。

Solution→Run C Synthesis→Active Solutionをクリックし高位合成する。

高位合成が終わると回路規模などが確認できる。

Solution→Export RTLをクリックする。

OKをクリックするとIPが作成される。

プロジェクト/solution名/impl/ipに作成されたIPが入っている。

メモ

staticもしくはグローバル変数にすれば前回回路動作時の値を保持し続けられる。これらはRESETプラグマ(#pragma HLS RESET variable=”変数名”)でap_reset時に値を初期化させることができる。逆に初期化したくないならRESETプラグマにoffオプションをつける(#pragma HLS RESET variable=”変数名” off)と初期化しない。

よくよくC言語的に考えたらstaticかグローバル変数は前回関数終了時点での値のままなわけで、当たり前といえば当たり前である。

ap_resetの極性はSolution SettingsのGeneralにAddでconfig_rtlを追加してreset　levelを選択することでローアクティブかハイアクティブかを設定可能。ちなみにデフォはハイアクティブ。ローアクティブにするとap_rst_nと信号名にnがつくようになる。

回路に高位合成で作成したIPを仕込み、VivadoでLaunch SDKでXilinx SDKを起動するとcアプリ用のドライバ(x<ip名>.h)を自動生成してくれる。

そのドライバの中にデータ型がu64で定義されたものが出てくることがある。そのままだと多分エラーになる。どっかでtypedef long long u64;と追記しu64をlong longと定義してやれば問題なく動く。

多分bit幅が32bitより大きく64bit以下の場合はu64で定義されるっぽい。それより大きい幅は複数のu32で構成された構造体で定義されるっぽい。

Vivadoでデザインに配置済のIPをHLSにて編集するとき、Synthesisした時点でVivado側で自動でIPの変更を検知して更新するかどうか聞いてくるようになるが、HLSでExport RTLを行ってからIPの更新をしたほうが良い。SynthesisしただけでExport RTL せずIPを更新しようとするとエラーが出る。また、たまにVivadoがIPの変更を自動で検知しないことがあるが、IPのrepositoryをrefresh(Settings→IP→Repository→Reflesh Allをクリック)してやると変更が検知される。
